——  广东顺德工业设计研究院光学实验室净化建设  ——

广东顺德工业设计研究院（广东顺德创新设计研究院）（以下简称“研究院”）于2014年7月注册成立，是佛山市顺德区政府直属二类事业单位，以应用型技术研发、研究生联合培养和创新创业孵化为核心业务，以精密仪器研发、信息技术、机械自动化、工业设计等为主要研究领域，以“建设技术创新生态、服务顺德产业升级、培养高级复合人才”为宗旨，建设成为“政产学研”一体化的协同创新平台。

工程概况

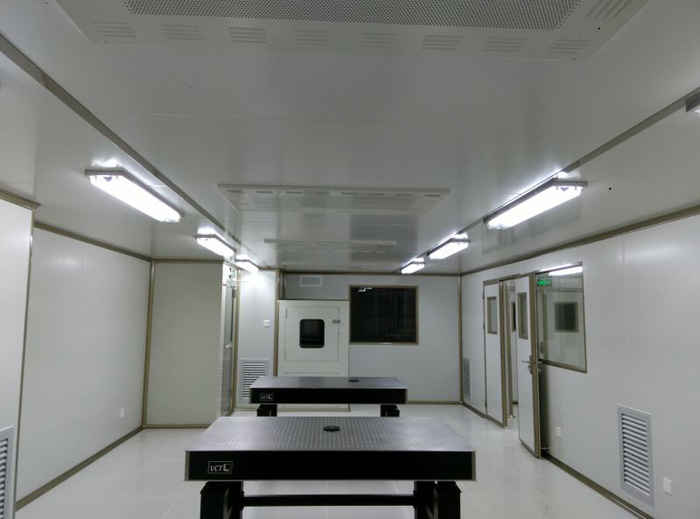

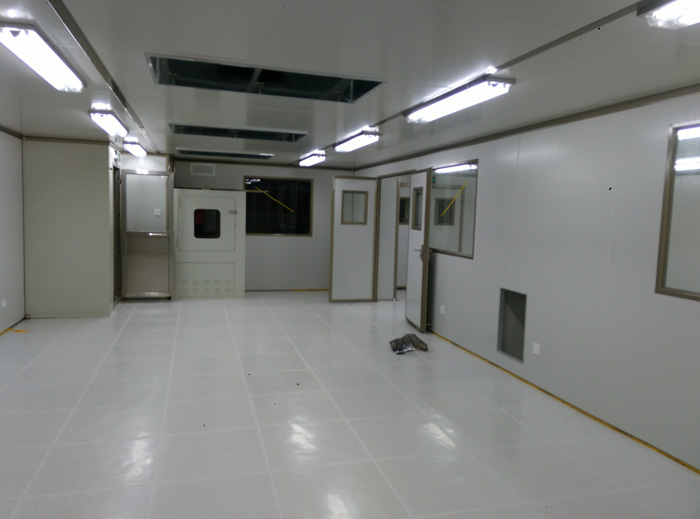

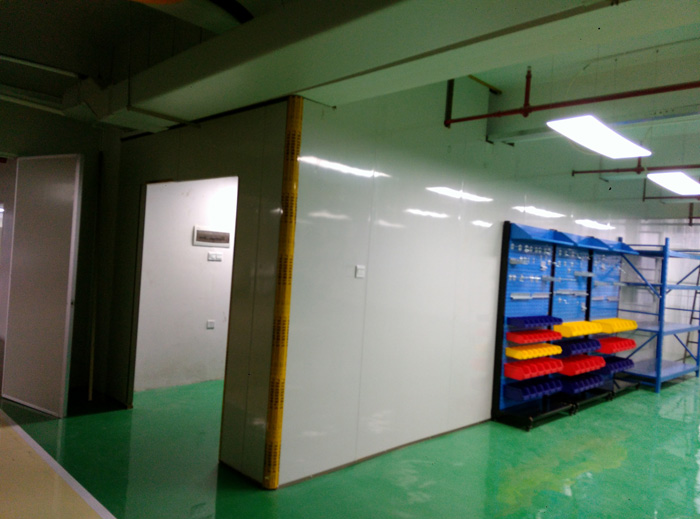

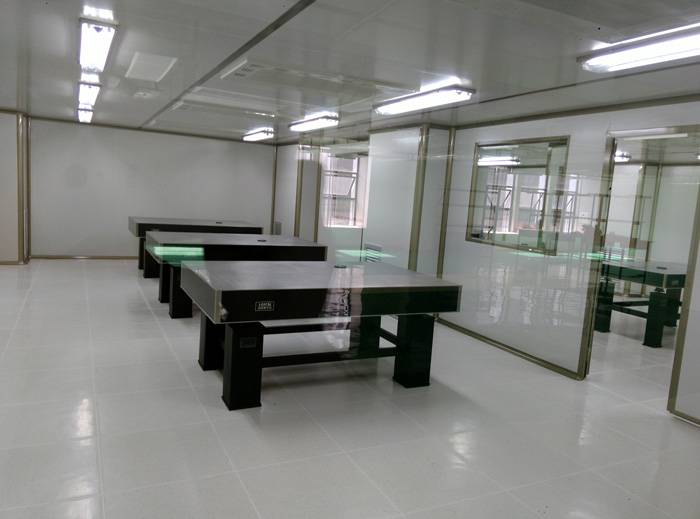

项目名称：广东顺德工业设计研究院（千级光学洁净实验室净化装修）

项目规模：工程面积约129.8m2(其中:千级洁净区面积约占92.3m2,10万级洁净区约占10m2,机房面积约占27.5m2)

项目进展：2016年9月签定合同,现已竣工

设计及施工内容

2.1本工程装修材料应符合国家消防、安全、卫生等规范要求

2.2地面:环氧树脂自流坪地面

2.3 墙面、隔断:岩棉彩钢夹芯复合板隔断

2.4 天花:玻镁彩钢夹芯板吊顶

2.5 彩钢密闭门及视窗

具体范围详见平面图纸标示.

设计依据

3.1 业主提供的图纸和技术文件及现杨勘察资料

3.2 《金属面岩棉、矿渣岩棉夹芯板》 JC/T869—2000

3.3 《建筑设计防火规范》           GB50016—2010

3.4 《建筑内部装修设计防火规范》   GB502222—95（2002年版）

3.5 《建筑装饰装修工程质量验收规范》GB50210—2001

3.6 《洁净厂房设计规范》           GB50073—2013

3.7 《沽净厂房施工与验收规范》     GB50591—2010

设计及施工技术要求

4.1全区墙体采用机制岩棉彩钢板,整板厚度50mm, 面壁钢板厚度0.426mm,隔断高度详见平面图示.

4.2全区天花采用中空玻镁岩彩钢板,整板厚度50mm, 面壁钢板厚度0.426mm,吊顶高度详见平面图示.

4.3洁净车间采用普通环氧树脂地板.

4.4车间门采用彩钢板制作安装,装修结构均采用铝型材固定安装,有视窗的采用钢化玻墙.所有门门锁均采用球头锁.

4.5车间内,隔断之间、隔断与地面之间安装槽式铝型材;隔断之间阳角处均安装阳圆弧铝型材.

4.6观察窗及门上视窗均采用5mm钢化玻璃; 平开密闭门带观察窗,门框应带密封胶条;铝合金固定窗采用斜面固定玻璃型材,门、窗安装方法见大样图.

4.7安装前,必须严格放线,防止累积误差造成隔断倾斜、扭曲;墙角应垂直交接,隔断的垂直度偏差不应大于0.2%.

4.8施工安装时,应首先进行吊挂,锚固件等与建筑主体结构 (地面、地面、天花)的固定.

4.9隔断的安装缝隙以及阴角、阳角的缝隙必须用透明玻璃密封.玻璃胶嵌固前应将缝隙内的杂质,油污等清除干净,并保持表面干操.

4.10安装过程中不得撕下彩钢板表面塑料保护膜,禁止撞击、踩踏板面,并注意加强对巳安装好的彩钢板的保护.

4.11所有建筑构配件,隔墙,吊顶的固定和吊挂件只能与主体结构相连,不能与设备支架 (如风管吊杆以及有震动的设备) ,管线支架相联接,防止因轻微震动引起装修材料松动和灰尘脱落.

4.12吊顶的安装应确保顶棚的平整性.

4.13门洞未标注尺寸处均为距墙边或性边150mm.

4.14地面的基层为细石混凝土地面,地面不平整度不大于0.1%,施工前应清除表面的水泥浮浆及垃圾杂物,彻底清除表面的油污,清除积水,使潮湿处干燥 并用漆刷和吸尘器将地坪表面的尘埃彻底清除 ,地对坪表面的孔洞和明显凹陷处填补找平.

4.15在施工过程中必须随时清扫灰尘,对于隐敲空间(吊顶、夹墙内部) 还应做好清扫记录.

4.16有吊顶房间墙体隔至吊顶,吊顶高度不同的相邻房间之间的隔墙砌至与较到的吊顶平齐.

其它说明

5.1工程施工前，应与设计人员进有必要的技术交流.

5.2本工程施工必须与工艺、暖通、给排水、电气等专业配合进行，设备嵌墙部分隔断应等设备安装到位后施工.
